天源中芯车灯恒流系列，产品覆盖广泛，从低压到中压、从小电流到大电流等多种应用场景，也可以通过外挂单片机等等控制电路，控制恒流车灯产品做出爆闪、对闪、流水、跑马、亮度调整等功能。本篇以TP8006/TP8005展开，带大家了解一下恒流车灯的应用场景及解决方案。

一、如何精准赋能？

中低压车灯的核心挑战与破局：

从摩托车灯到重卡的强力探照灯，中低压车载照明面临两大共性难题：

电压波动：电池电量变化、引擎启动浪涌导致亮度不稳定，威胁行车安全。

环境严苛：摩托车引擎舱高温(>120℃)、雾灯/刹车灯频繁启停，加速驱动芯片老化。

PWM调光：

频率范围：100Hz ~ 20kHz

占空比范围：

- 低频（≤1kHz）：0.05% ~ 100%

- 高频（≥10kHz）：10% ~ 100%（受最小导通时间限制）

应急模式（温度降流）：

- 实现方式：DIM脚外接NTC与分压电路，当温度＞80℃时，NTC阻值变化使DIM电压降低，从而按比例减小输出电流（需自定义外部电路）。

- 芯片原生功能：130℃启动线性降流，150℃关断（无需外部元件）。

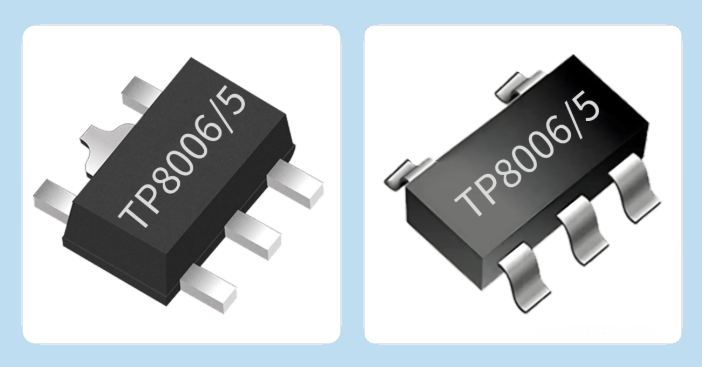

TP8006/TP8005降压型LED恒流驱动器，以宽耐压、100Hz~20kHz PWM调光、±3%电流精度、130℃智能温控为核心，为多品类车灯提供亮度恒定、抗干扰、耐极端环境的解决方案，覆盖车载工作灯、摩托车灯、刹车灯、雾灯等场景！

1、乘用车/摩托车灯：高温震动双挑战(12V系统)

痛点：引擎舱温度＞120℃，震动导致驱动芯片脱焊，车灯频闪失效；引擎启动浪涌(18 - 20V)导致亮度不稳定。

TP8006方案：130℃线性降流+SOT89-5L强散热封装，高温不灭灯，震动不脱焊。

2、车载工作灯：宽压供电，无惧电池波动(24V系统)

痛点：工程车24V电池系统电压波动大(18V-32V)，传统方案亮度衰减＞25%，夜间作业效率低。

TP8005方案：5-36V输入+闭环恒流控制，电压波动时自动补偿，亮度偏差少。优势：搭配47μH电感(饱和电流1.8A)，耐受频繁启停电流冲击；SOT89-5L封装，散热设计，连续工作亮度衰减少。

3、刹车灯/雾灯：极端环境稳定输出

TP8006/TP8005方案

高亮度需求：

1.2A连续电流驱动多颗LED，多通道同步控制，亮度提升20%；20kHz PWM调光，规避人眼可见频闪，夜间行车更舒适；刹车灯/转向灯：安全响应的生命线。

快速响应：

20kHz PWM调光，刹车信号毫米级响应，较传统方案提速约10倍；转向灯支持流水动态效果，警示性提升，为安全护航。

二、如何实现“多场景适配”？

技术一、闭环恒流算法

公式：

原理：实时监测CS脚电压，动态调节占空比，输入电压TP8006(5-30V)/TP8005(5-36V)时,输出电流波动＜±3%。

技术二、智能温控策略

梯度降流：温度≥130℃时，电流线性下降（非直接关断），保障基础照明；温度≥150℃时完全关断，保护LED与电路。

技术三、高兼容性设计

封装选择：

SOT89-5L(1.5W功率损耗):适配车大灯、工作灯等中功率场景；

SOT23-5L(0.5W功率损耗):用于转向灯、氛围灯等紧凑空间。

调光接口扩展：

PWM调光(100Hz-20kHz):支持动态效果与外部ECU控制；

模拟调光(0.5-2.5V):外接电位器或NTC实现温度补偿。

三、如何实现“多场景适配”？

1、电感选择：

参数：47-100μH,饱和电感≥1.8A;布局：远离敏感新号，磁屏蔽电感优先，降低EMI干扰。

2、散热优化：

PCB：芯片底部≥25mm²敷铜(1oz)，连接金属外壳或散热片；

结构：铝基板+导热硅胶，确保结温＜110℃(SOT89-5L)。

3、调光配置

PWM调光：

频率范围：100Hz ~ 20kHz

占空比范围：

- 低频（≤1kHz）：0.05% ~ 100%

- 高频（≥10kHz）：10% ~ 100%（受最小导通时间限制）

应急模式（温度降流）：

- 实现方式：DIM脚外接NTC与分压电路，当温度＞80℃时，NTC阻值变化使DIM电压降低，从而按比例减小输出电流（需自定义外部电路）。

- 芯片原生功能：130℃启动线性降流，150℃关断（无需外部元件）。

四、选型建议

恒流车灯“芯”选择看这里！

选择最适配的型号，让设计更高效、更可靠！

TP8006耐压5V~30V;TP8005耐压5~36V

耐压小于30V,优先选择TP8006：

TP8006专注低压稳定场景,如12V系统车灯(无高压浪涌风险)；USB供电照明等。

耐压大于30V,优先选择TP8005:

TP8005电压范围覆盖24V系统车灯(启动浪涌可能达28~32V)。

从毫秒级响应的刹车灯到耐极端环境的雾灯，TP8006/TP8005以宽压恒流、智能温控、多景适配重新定义车灯可靠性，助力车企与灯具厂商抢占智能化、节能化先机。
