告别频闪与过热关断：TP8005 让低压 LED 照明更稳、更顺、更省心

自动温度补偿· 双模调光 · 宽压输入 · 原厂全程支持

在日常技术支持中，我们常听到客户反馈：低压LED 灯具（如车灯、射灯、机床灯、灯带）容易出现高温频闪、调光不灵活、不同电压需要换方案等烦恼。今天，我们就结合TP8005降压型 LED 恒流驱动芯片，和大家聊聊如何用一颗芯片，同时解决这些问题。文中有车灯、射灯、工业灯、灯带四个典型应用方案，可直接参考设计。

一、为什么 TP8005 能做到“不频闪”？

传统驱动 IC 的过温保护（OTP）通常是“硬开关”：温度超标 → 直接关断 → 冷却后重启 → 再次关断……这就造成了人眼可见的低频闪烁。
TP8005 内部集成了自动温度补偿控制电路（自主设计）：
当芯片结温超过130℃时，输出电流平滑下降，LED 亮度逐渐变暗，但不会闪烁；
温度达到150℃时，输出电流降至零，确保安全。
✅ 特别适合密闭灯具、高温环境、长时间工作场景（如车灯、工矿灯），彻底解决“灯闪得眼疼”的问题。

二、调光方式任意选：模拟 / PWM 都支持

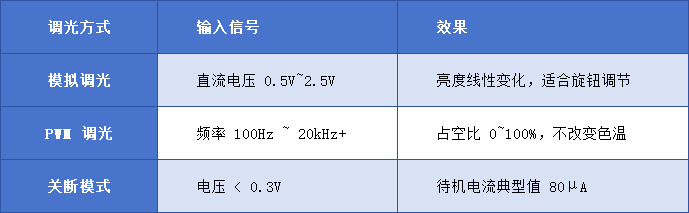

很多驱动只能接受一种调光信号，TP8005 的DIM 引脚则非常“通吃”：

小技巧：在DIM 脚对地加一个电容，还能实现软启动（约150μs/nF），抑制上电浪涌。

三、宽电压输入，一颗芯片通吃 12V / 24V / 36V

TP8005 支持5V ~ 36V输入，覆盖绝大多数低压照明电源：
12V 系统（汽车、射灯、灯带）
24V 系统（卡车、工业机床、检修灯）
36V 系统（低压户外照明）
搭配高端电流采样结构，只需一个1% 精度电阻设定输出电流，输出电流误差≤ ±3%，最大输出1.2A。根据输入电压与LED 串联数量，可驱动 3~10 颗 LED。

四、四个落地案例：照着做，直接量产

方案一：12V / 24V 车载 LED 灯（日行灯、雾灯、阅读灯）

输入：12V 或 24V 汽车电瓶（发电机工作状态下实际电压 14V/28V 左右，均在 36V 范围内）
⚠️ 温馨提示：
汽车电瓶存在抛负载等瞬态高压尖峰，在24V或者以上的应用时，建议增加瞬态抑制器件（如TVS管）、电解电容做滤波，来吸收浪涌，进一步提升可靠性。
输出：
SOT23-5封装：3 颗（12V 系统）或 6 颗（24V 系统）串联 LED，电流 350mA ~ 700mA；SOT89封装：电流最高可达1.2A。
关键元件：L=68μH（12V）或 100μH（24V），Rcs 按 Vcs / Iout 选择，肖特基二极管 SS14 或 SS24。
优势：
自动温度补偿 → 车灯密闭环境不频闪
支持 PWM 调光 → 可实现日行灯亮度分级或转向灯动态效果
宽压输入 → 耐受汽车电瓶电压波动
开路保护 → 灯珠损坏后自动切断，安全可靠

方案二：MR16 / GU10 射灯（替代卤素灯）

输入：12V AC（经整流桥）或 12V DC
输出：3 颗串联 LED，电流 350mA
关键元件：L=68μH，Rcs=0.28Ω（98mV / 0.35A），D=SS14
优势：无频闪，支持模拟或PWM 调光，灯杯温度升高时自动降流，不会烧坏。

方案三、24V 工业机床检修灯

输入：24V
输出：6 颗串联 LED，电流 500mA
关键元件：L=100μH，Rcs=0.2Ω（100mV / 0.5A，B 档芯片），DIM 脚对地加 1μF 电容（软启动时间约 150ms）
优势：LED 开路自动保护，金属灯壳不发烫，适合长时间工作。

方案四、可调光装饰灯带（展厅/酒店/家居）

输入：12V
输出：每路≤1A，多路可用多片 TP8005
调光：主控输出1kHz PWM 信号同时控制多颗芯片的 DIM 脚
优势：PWM 调光不改变色温，拍摄无频闪，色温一致性极佳。

五、原厂硬实力：为什么可以放心用 TP8005？

TP8005 的背后是我们完整的设计、测试、应用支持体系：
严格的参数测试每一颗芯片都经过严格测试，保证批量一致性。
详细的应用文档提供：
完整的电感/二极管选型指南
PCB 布局要点（SW 走线、采样电阻 layout、散热铜皮）
快速的技术支持从选型评估、原理图review 到量产问题，FAE 团队可以直接对接，帮客户缩短开发周期。
稳定供货与合理定价作为国产原厂，备货充足，价格透明。

六、封装与效率

TP8005 提供SOT89-5L和SOT23-5L两种封装，效率最高95%，助力更易过认证。

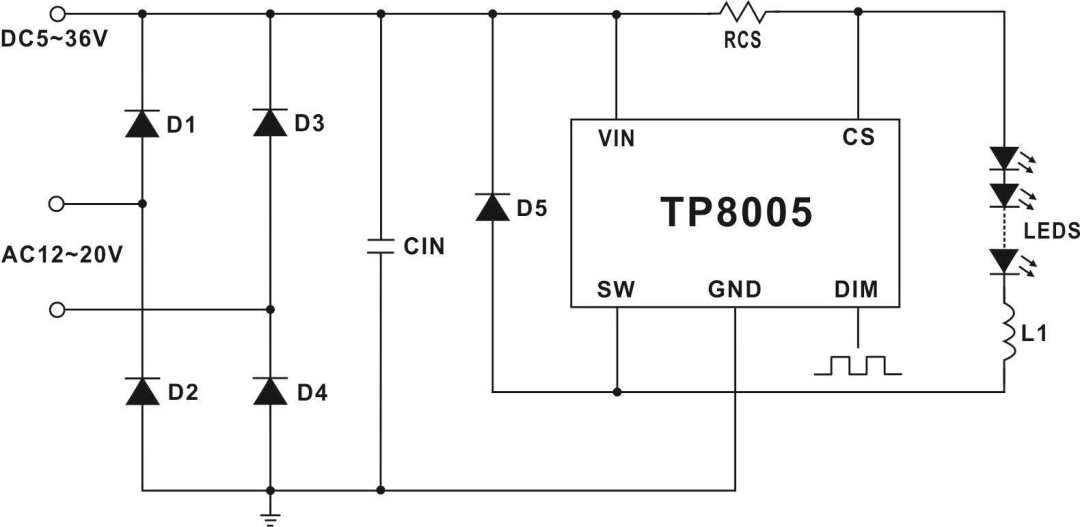

TP8005典型应用电路图▲

一颗好的驱动芯片，不仅要参数漂亮，更要让工程师用得顺手、让终端产品可靠。
TP8005 正是基于多年 LED 驱动经验，为低压照明市场（尤其是 车灯、射灯、工业灯、装饰灯）打造的一款“无频闪、调光自由、耐高温、易设计”的恒流驱动 IC。
如果您正在开发：
LED 车灯（日行灯、雾灯、阅读灯、氛围灯）；LED 射灯 / 筒灯、工业检修灯 / ‍机床灯；装饰灯带 / 橱柜灯；低压户外照明等产品，欢迎联系我们，立即获取开发资料！‍
