TP4336 1A移动电源管理芯片：高集成解决方案助力产品快速落地
一、化繁为简的集成艺术
智能充电管理 · 极简外围设计 · 内置功率架构
内置智能管家：自动完成锂电池充电三阶段(涓流/恒流/恒压)，1A稳定电流快速回能；
极简电路设计：外围仅需7个基础元件，电路板面积显著缩小；
无MOS管设计：芯片内部集成功率开关管，告别额外驱动电路；
工程师笔记：传统方案需20多个元件堆叠，而TP4336让移动电源设计像搭积木般简单。
二、能耗控制的隐形冠军
待机耗电如同“电子设备慢性病”，TP4336给出解决方案：
10μA超低休眠电流：相当于普通芯片1/50的待机能耗；
智能负载响应：插入数据线瞬间唤醒(灵敏度达8μA)，移除负载16秒自动休眠；
轻载关机机制：当输出电流低于50mA(约LED灯亮度)，自动切断供电。
[能耗对比示例]
TP4336待机电流仅10μA，比传统方案(100μA)降低90%，显著提升电池设备续航！
三、安全防护的深度守护
安全是电源设计的底线，TP4336建立三重防护体系：
温度防火墙
芯片达115℃自动降流，150℃紧急关断，130℃恢复。
电压安全网
输入过压保护(>6.15V切断)；电池欠压保护(<2.8V停止放电)。
故障应急机制
短路500微秒快速响应；过流保护带8毫秒延时。
四、场景化应用新体验
▶ 口袋里的能量站
名片大小的移动电源中：4颗LED灯精准显示25%增量电量；电池低压时红灯2Hz闪烁预警。
▶ 多功能应急搭档
突发状况时：长按按键开启手电筒照明；同时给手机充电(边充边放模式)。
三步完成核心设计
1、模式选择
4灯模式：25%级精准电量显示；2灯模式：简化设计(需将LED3引脚接地)。
2、布局优化要点
输入/输出电容紧贴芯片引脚布置；功率电感与电池电容保持同层短距离走线；芯片底部散热区域需充分连接地线。
3、智能按键逻辑
| 操作手势 | 功能 | 用户反馈 |
| 短按 | 开机/查看电量 | 呼吸灯提示 |
| 双击 | 安全关机 | 灯光渐灭 |
| 长按2秒 | 手电筒开关 | 蓝光状态指示 |
五、开发者友好设计
设计注意事项:
手电筒功能需串联限流电阻；升压电感推荐，1.5μH饱和电流规格；电池低压保护阈值可微调。
TP4336 同步移动电源管理芯片通过单芯片集成1A充放电管理、93%高效同步升压、10μA超低待机电流，搭配精简设计及多重安全防护(过充/过放/温度/短路保护等)，为设备应用提供低成本高可靠性解决方案。TPOWER天源中芯半导体提供完整参考设计及软硬件工程师技术支持，助力客户加速产品上市。

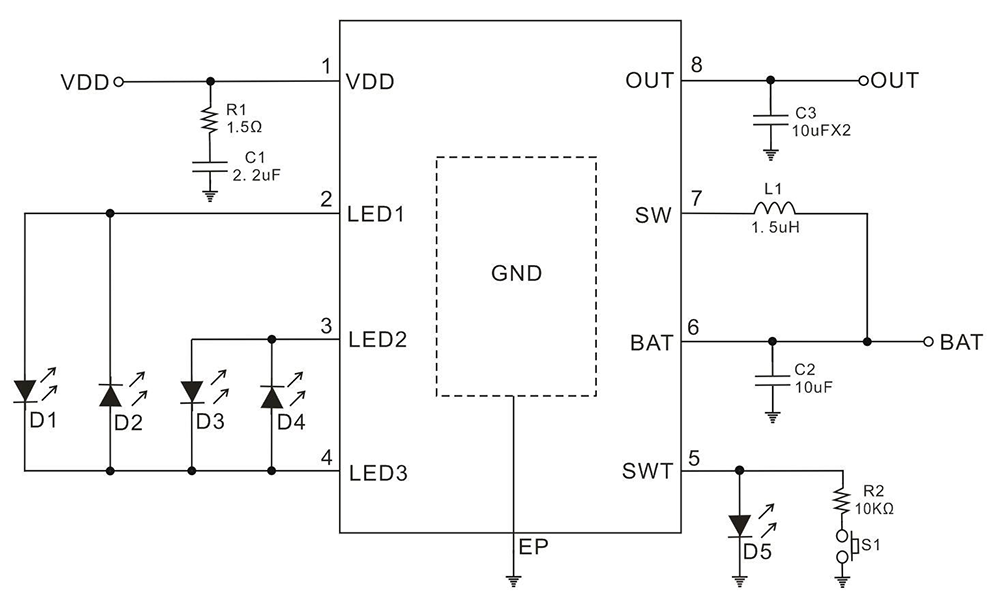

TP4336典型应用电路图（4灯模式） ▲

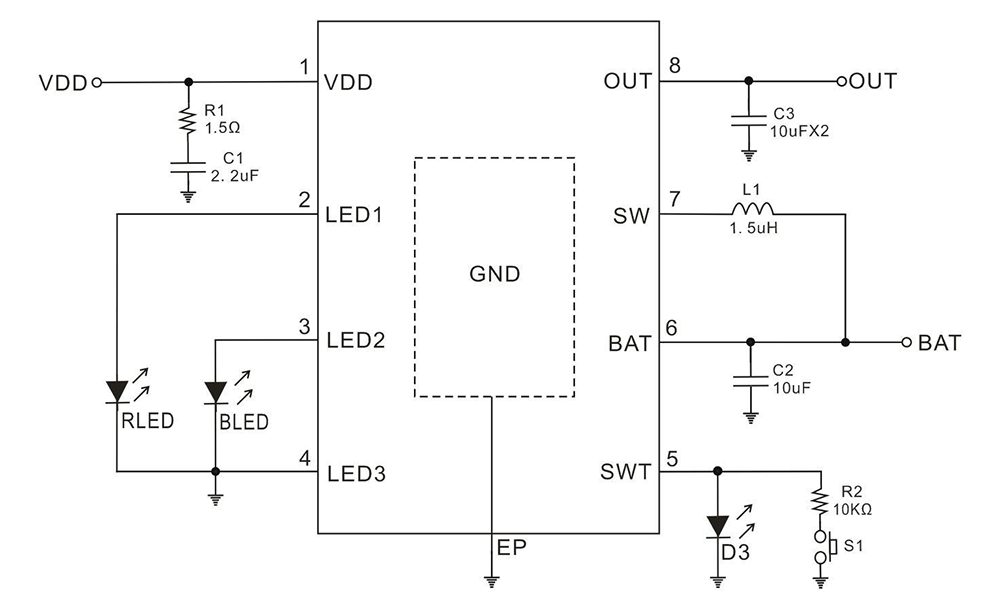

TP4336典型应用电路图（2灯模式） ▲
